Osveževanje filtra z reduktorjem tlaka Syr

Filter za povratno pranje z reduktorjem tlaka SYR

Filter s povratnim izpiranjem SYR DN 20

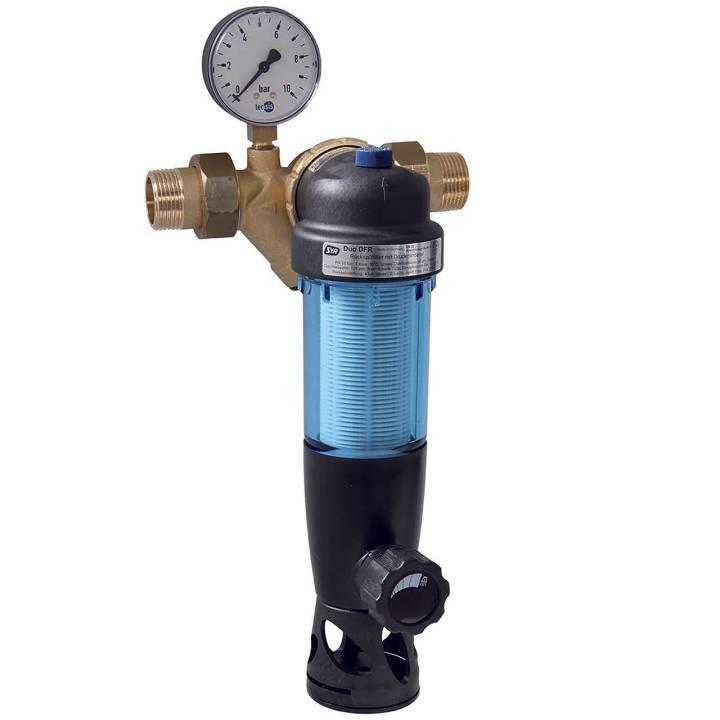

SYR DUO DFR, filter s povratnim izpiranjem z reduktorjem tlaka in manometrom. Izhodni tlak nastavljiv od 1,5 do 6 barov. Tovarniško nastavljen na 4 bare.
Filter s povratnim izpiranjem in popolnoma vrtljivo priključno prirobnico. Odobreno po DIN-DVGW, preizkušeno za zvočno izolacijo razreda 1.

Duo FR je filter osnovnega razreda v seriji filtrov SYR. Uporablja se kot filtrirni element za inštalacije pitne vode v skladu z DIN 1988. Namestitev se izvede s pomočjo popolnoma vrtljive integrirane priključne prirobnice. Duo FR deluje v vseh položajih vgradnje. Zaradi zelo kompaktne zasnove je primeren tudi za zaščito posameznih naprav (pomivalni stroji, grelniki pitne vode itd.).

Duo FR je zasnovan kot ročni filter s povratnim izpiranjem in priključkom DN 20. Kaskadni filtrirni vložek je izdelan iz plastike.

Področje uporabe filtra za povratno izpiranje

Duo DFR je filter osnovnega razreda v seriji filtrov SYR. Uporablja se kot filtrirni element za inštalacije pitne vode v skladu z DIN 1988. Namestitev se izvede s pomočjo popolnoma vrtljive integrirane priključne prirobnice. Duo DFR deluje v vseh položajih vgradnje. Zaradi zelo kompaktne zasnove je primeren tudi za zaščito posameznih naprav (pomivalni stroji, grelniki pitne vode itd.).

Izvedba

Duo DFR je zasnovan kot ročni filter s povratnim izpiranjem in priključki velikosti DN 20 - DN 25. Vgrajeni reduktor tlaka ščiti napravo pred previsokim tlakom ali tlačnimi sunki. Kaskadno oblikovan filtrirni vložek je izdelan iz plastike.

Materiali

Filtrirna skodelica je izdelana iz udarno odporne plastike, filtrirni element pa je izdelan iz plastike. Obročna tesnila so izdelana iz vlaken brez azbesta. Vsi uporabljeni materiali ustrezajo priznanim inženirskim standardom. Plastični deli in elastomeri, ki pridejo v stik z vodo, ustrezajo priporočilom KTW Zveznega zdravstvenega urada.

Namestitev

DIN 1988 na splošno zahteva namestitev filtrov v inštalacije za pitno vodo zaradi zaščite pred korozijo. Za centralizirano uporabo kot filter za gospodinjsko vodo je treba filter Duo DFR namestiti na lahko dostopno mesto neposredno za vodomernim sistemom.

Tehnični podatki:

Delovni tlak: min. 2 bara, maks. 16 barov

Delovna temperatura: največ 30 °C

Položaj namestitve: poljubna, glavna os filtra navpična

Srednje: pitna voda

Širina prehoda: spodnji: 90 µm, zgornji: 125 µm

Pretok: DN 20: 2,3 m³/h pri 1,1 baru Δp

Št. ABP: DN 20: P-IX 6738/l

DVGW št.: NW-9311BR0129

Skupščina

Pred montažo je treba cevovod temeljito sprati. Prvo polnjenje sistema za pitno vodo je treba opraviti s filtrirano vodo (DIN 1988, 2. del). Filter mora biti nameščen navpično z glavno osjo. Filter se v cevovod vgradi brez napetosti, pri čemer se upošteva smer pretoka (puščica na ohišju).

vzdrževanje

Indikator vzdrževanja na vrhu filtra označuje potrebno vzdrževanje. Vendar pa DIN 1988 zahteva povratno pranje filtra vsaj vsaka dva meseca. Za vzdrževanje filtra Duo DFR ni potrebno posebno orodje. Za vzdrževanje filtra odprite kroglični ventil in obrnite podstavek filtra za 2–3 obrate v levo ali desno. Nato kroglični ventil ponovno zaprite. Oskrba s filtrirano vodo se nadaljuje tudi med povratnim pranjem. Popolnoma vrtljiva priključna prirobnica.
