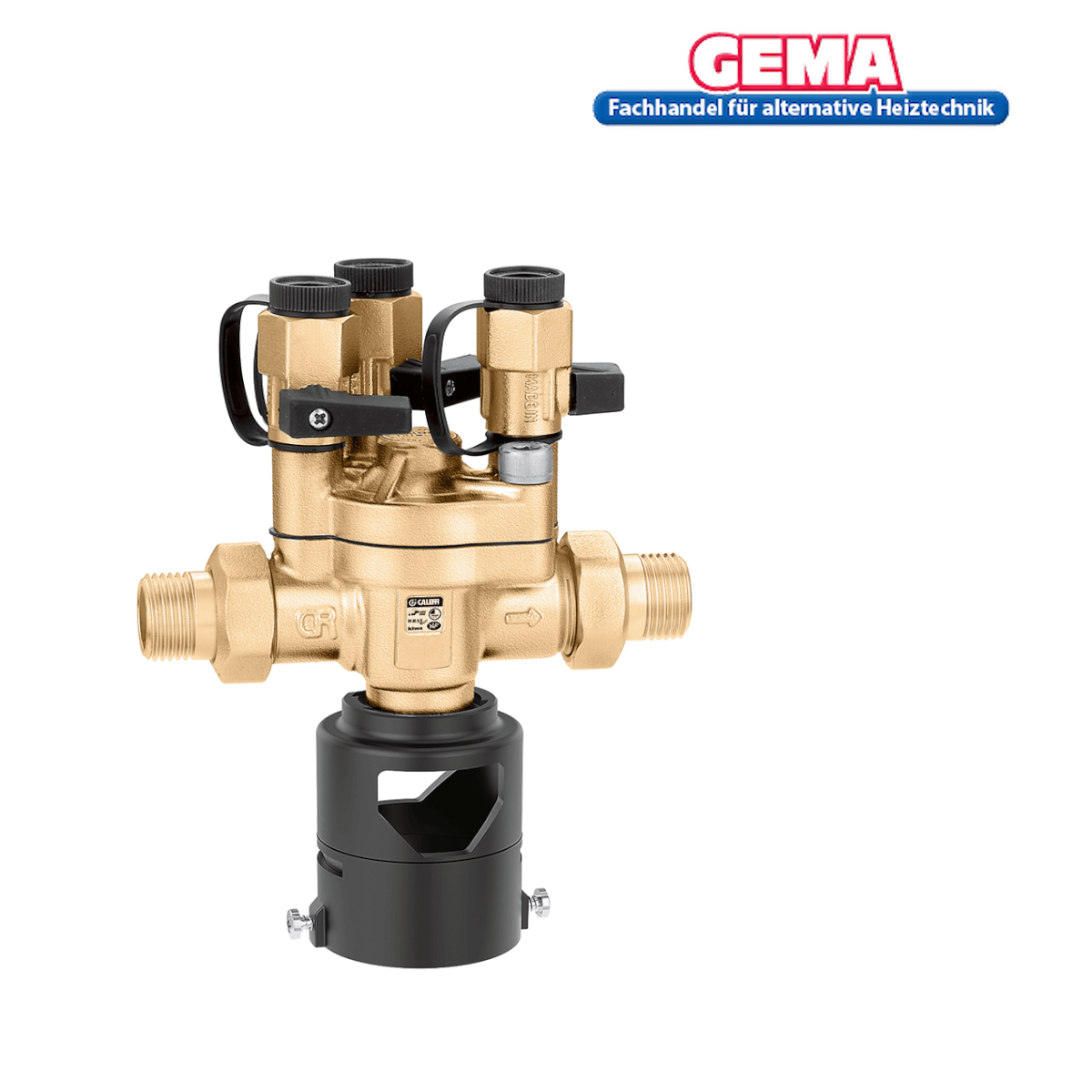

Sistemski ločevalnik BA Compact 1/2" z nadzorovanim diferenčnim tlakom
SKU: CST12
Herstellerinformationen
Name: CALEFFI S.p.a.
Adresse: S.R. 229, n. 25, 28010 Fontaneto d'Agogna (NO) Italy
E-Mail: info@caleffi.com
Webseite: https://www.caleffi.com/de-de
Europäischer Hersteller: Ja
Lieferzeit Deutschland
Paket 1 - 3 Tage
Spedition 3 - 5 Tage
Lieferzeit Europa
Paket 3 - 5 Tage
Spedition 5 - 7 Tage
Garantiert sicherer Checkout
Sistemski ločevalnik BA Compact 1/2" z nadzorovanim diferenčnim tlakom
Sistemski ločevalnik z nadzorovanimi conami znižanega tlaka tip BA
Tehnični podatki
- Delovni diferenčni tlak: 14 kPa
- Srednje temperaturno območje: 0–65 °C
- PN (nazivni tlak): PN10
- material: medenina, odporna proti razcinkanju, DR "nizka vsebnost svinca"
Opombe o sistemskem ločilniku
Bistveno je, da je pred filtrom nameščeno cedilo serije 577.
Kako deluje
Protipovratni ventil tipa CA z nenadzorovanim diferenčnim tlakom je sestavljen iz vhodnega povratnega ventila (1), izhodnega povratnega ventila (2) in izpustnega ventila (3). Dva povratna ventila ločujeta tri različna območja s tremi različnimi tlaki: vhodno komoro (A), vmesno komoro (B), znano tudi kot območje diferencialnega tlaka, in izpustno komoro (C). Izpustni ventil (3) se nahaja v srednjem delu. Izpustni ventil (3) je neposredno povezan z membrano (4). Ta premični sklop se med odpiranjem in zapiranjem krmili z razliko tlaka med vhodnim in izhodnim tlakom protipovratnega ventila in kontrastno vzmetjo (5).
Pravilni pogoji pretoka
V normalnih pogojih pretoka oba povratna ventila
odprt, pri čemer je tlak v vmesni komori (B) vedno nižji od tlaka na vstopni strani (A) zaradi vnaprej izračunane izgube tlaka na prvem nepovratnem ventilu (1).
Razlika v tlaku torej deluje na notranjo membrano (4) in ustvari silo, ki odpre izpustni ventil (3), ki komunicira z atmosfero preko
Pritisk na kontrastno vzmet (5) jo drži zaprto.
Negativni tlak na vhodni strani
Ko se vhodni tlak zmanjša, se oba povratna ventila zapreta.
Izpustni ventil (3) se odpre takoj, ko tlačna razlika Δp med dovodno komoro (A) in srednjo komoro (B) doseže vrednost tik pod predhodno izračunano vrednostjo na kontrastni vzmeti (5). Izpust se nadaljuje, dokler se vmesna komora protipovratnega ventila ne izprazni. To ustvari zračno območje (varnostno območje) in prepreči, da bi onesnažena voda iz tokokroga (C) stekla nazaj v vodovodno omrežje, tudi v primeru okvare protipovratnega ventila (2). Ko so ponovno vzpostavljeni normalni pogoji (vhodni tlak višji od izhodnega tlaka), se izpustni ventil zapre in
Sistemski ločevalnik je ponovno delujoč.
Nadtlak na izhodni strani
Če tlak v izhodni komori (C) naraste do točke, ko preseže vhodni tlak (A), se protipovratni ventil (2) zapre in prepreči, da bi voda, ki je že dovedena do porabnika, stekla nazaj v javni vodovod. Če protipovratni ventil (2) pušča ali pride do druge okvare v sistemskem ločevalniku, sistemski ločevalnik vedno prekine (odklopi) povezavo med porabnikom in javnim vodovodom.Kot vse naprave s pozitivnim učinkom je tudi sistemski ločevalnik tehnično in strukturno zasnovan tako, da v vsaki situaciji zagotavlja najvišje varnostne standarde.
Tehnični podatki
- Sistemski ločilnik tipa BA. Priključki AG
- 1/2"Ohišje, pokrov in odtočni sedež
- iz medeninaste zlitine brez razcinkanja.
- Palice in vzmeti zadrževalnega sistema
- iz nerjavečega jekla.
- Tesnila iz NBR.
- Najvišja delovna temperatura: 65 stopinj Celzija.
- Maks. delovni tlak: 10 barov.
- Aktivno Varnostna naprava.
- Komplet z gorvodno, vmesno in merilne povezave za napeljavo
- Odtočni lijak s cevnim nastavkom.
