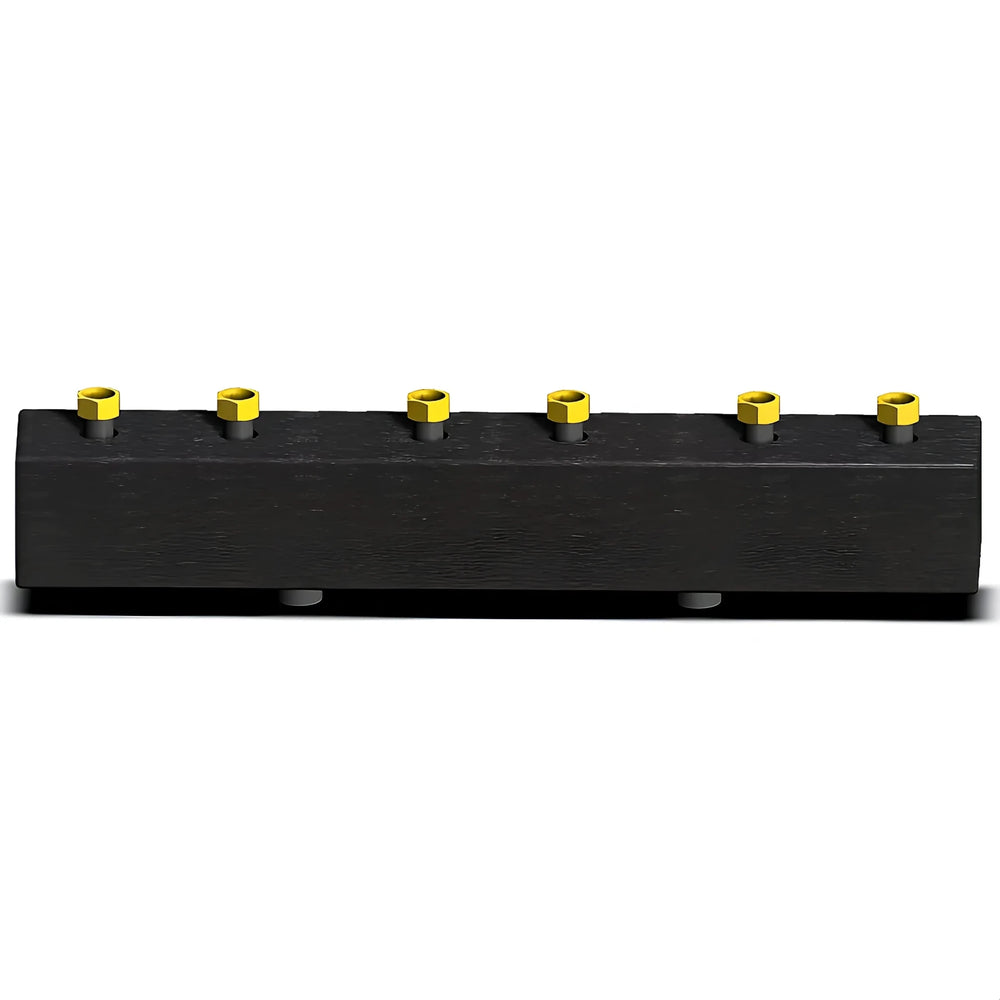

Distribucijska vrstica 2 ali 3 ogrevalna vezja Sunex

Sunex razdelilniki ogrevalnih krogov – učinkovita porazdelitev toplote za vaš ogrevalni sistem

Pregled izdelka

Razdelilnik ogrevalnih krogov Sunex je posebej zasnovan za sisteme centralnega ogrevanja z radiatorji, talnim ogrevanjem in mešanimi sistemi. Omogoča zanesljivo distribucijo ogrevalne vode v dva ali tri neodvisne krogotoke in tako ponuja prilagodljive možnosti uporabe v stanovanjskih in poslovnih objektih.

Na voljo v izvedbah z 2-krožnim DN20, 2-krožnim DN25, 3-krožnim DN20 in 3-krožnim DN25 ter z zunanjim navojem (AG) za enostavne možnosti priključitve. Robustna konstrukcija in visokokakovostna EPP izolacija zagotavljata dolgotrajno delovanje in minimalne toplotne izgube.

Področja uporabe

Idealno za novogradnje in modernizacije: Ne glede na to, ali gre za talno ogrevanje ali radiatorje, se razdelilnik prilagodi vašemu sistemu in optimizira porazdelitev toplote. V mešanih sistemih z različnimi temperaturami dovoda se odlikuje po natančni regulaciji.

Razdelilnik ogrevalnega kroga Sunex zagotavlja tudi stalno udobje v poslovnih stavbah, kot so pisarne, zdravstvene ordinacije in delavnice. Zahvaljujoč široki paleti modelov ga je mogoče prilagoditi individualnim zahtevam glede zmogljivosti.

Gradnja in materiali

Glavno ohišje razdelilnika je izdelano iz visokokakovostnega jekla, ki deluje zanesljivo tudi pri visokih temperaturah in tlakih. Matice so iz medenine in zagotavljajo povezavo, odporno proti koroziji.

30 mm debela EPP izolacija zmanjšuje toplotne izgube in izboljšuje učinkovitost sistema. Pritrditev M8 omogoča enostavno in varno stensko montažo brez potrebe po dodatnih nosilcih.

Tehnologija

Najvišja delovna temperatura: 110 °C | Najvišji delovni tlak: 6 barov. Izhodna moč se giblje od 29 kW (ΔT=20 K, 2 tokokroga DN20) do 54 kW (ΔT=20 K, 2-/3-krog DN25).

Največji pretoki: 1,2 m³/h za DN20 in 2,3 m³/h za DN25. Dimenzije se razlikujejo glede na model med 193/137/552 mm in 193/140/862 mm (V/G/Š), teža pa med 5,7 in 8,9 kg.

Sestavljanje in priključitev

Zahvaljujoč jasnim oznakam na strani kotla in ogrevalnega kroga so priključki izvedeni hitro in natančno. Stran kotla je opremljena z AG 1" ali AG 5/4" na voljo, stran ogrevalnega kroga opcijsko z IG 1", IG6/4" ali AG 1".

Priloženi pritrdilni material omogoča enostavno montažo na steno. Enostaven dostop do vseh priključkov olajša vzdrževanje in čiščenje.

Prednosti na prvi pogled

Razdelilnik ogrevalnega kroga Sunex združuje robustno jekleno konstrukcijo, proti koroziji odporne medeninaste matice in učinkovito EPP izolacijo. Navdušuje z visoko zmogljivostjo, enostavno namestitvijo in prilagodljivimi možnostmi priključitve.

Popolnoma se ujema s sodobnimi ogrevalnimi sistemi, ponuja zanesljivo porazdelitev toplote, zmanjšuje izgube energije in povečuje bivalno udobje v vsaki stavbi.

Tehnični podatki

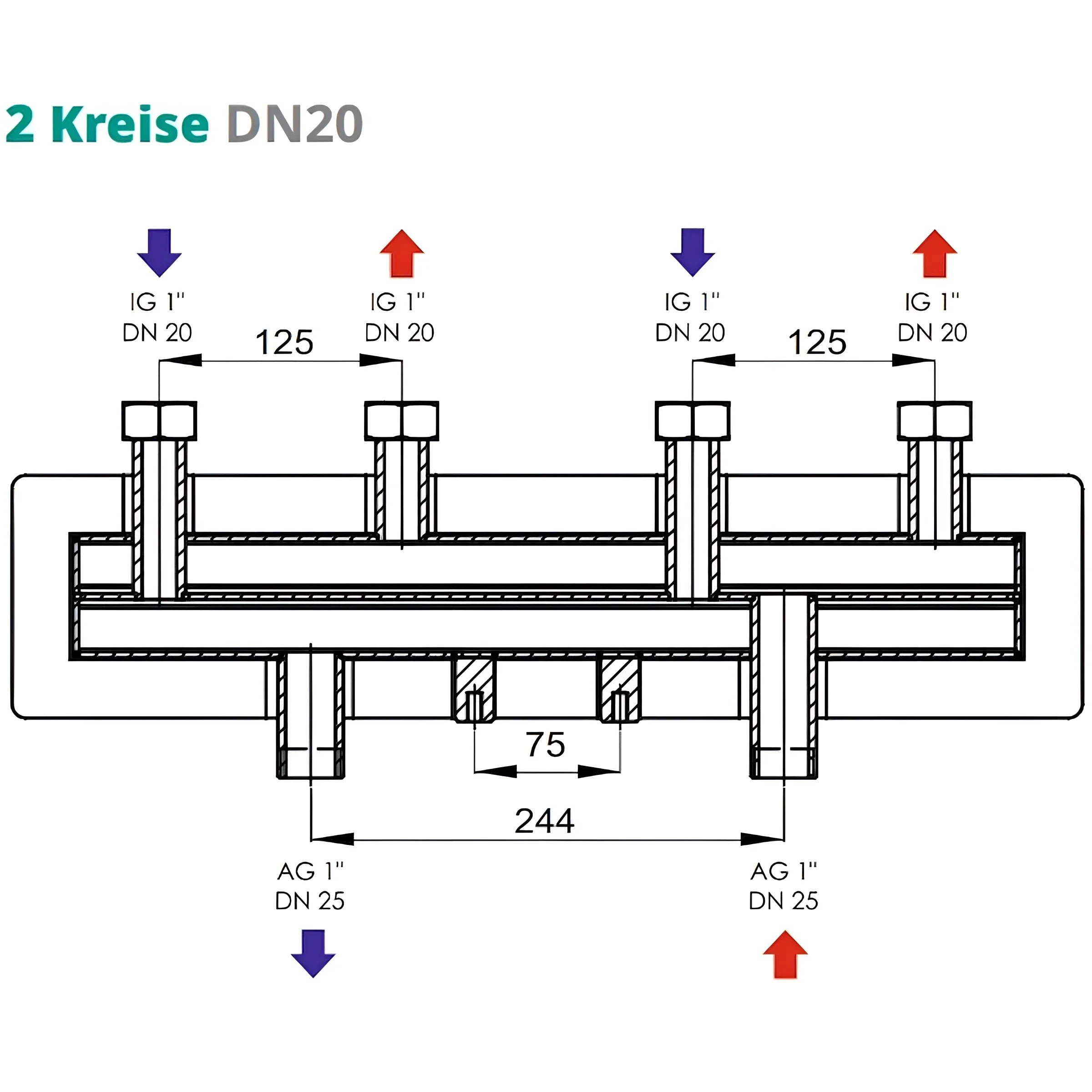

DN20 2 tokokroga

• Material razdelilnika: jeklo
• Matica: medenina
• Izolacija: EPP debeline 30 mm
• Pritrditev: M8
• Dimenzije (V x G x Š): 193 x 137 x 552 mm
• Teža: 5,76 kg
• Najvišja delovna temperatura: 110 °C
• maks. delovni tlak: 6 barov
• maks. moč: 29 kW
• maks. pretok: 1,2 m/h
• Priključek na strani kotla: 1" AG
• Priključitev ogrevalnega kroga: 1" IG

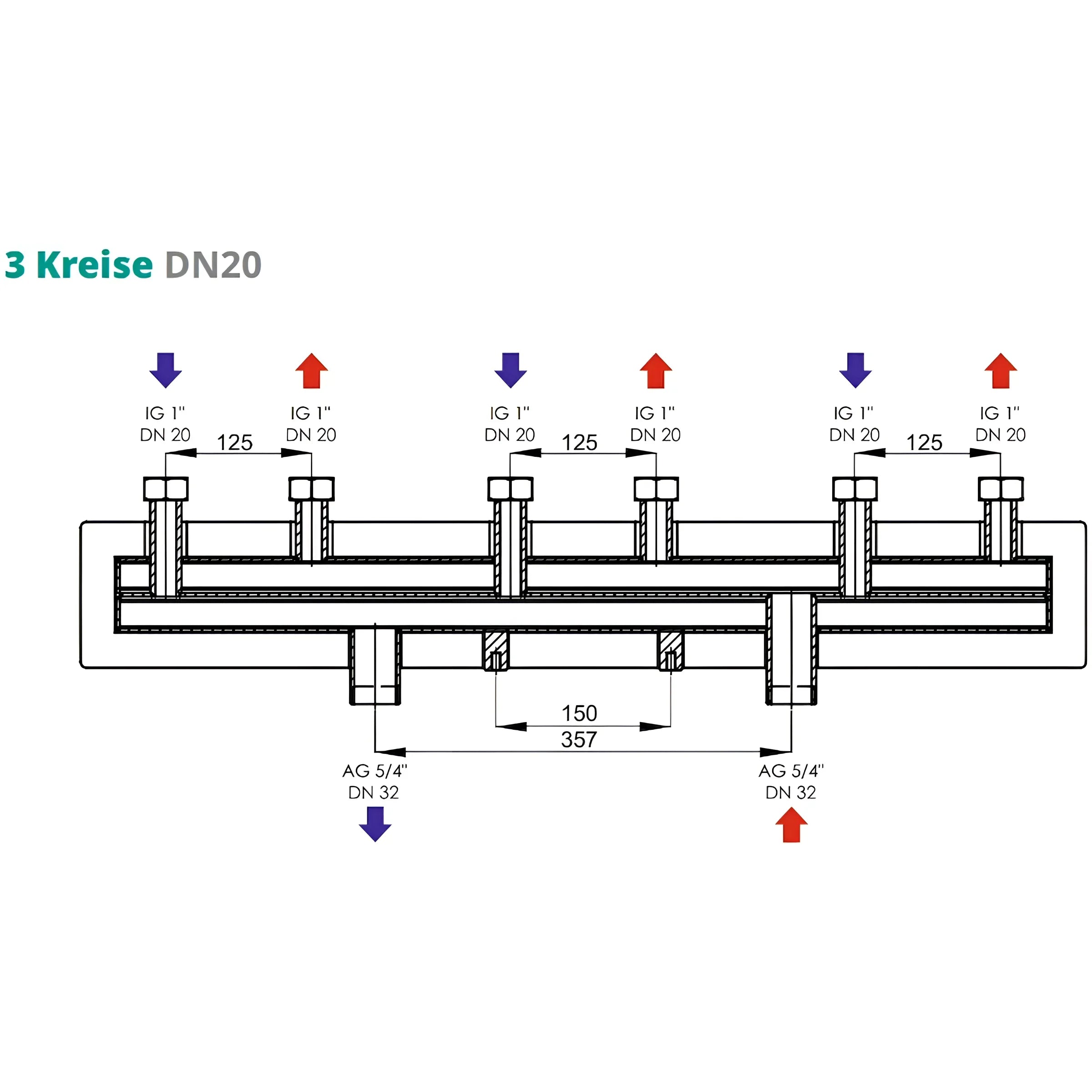

DN20 3 tokokrogi

• Material razdelilnika: jeklo
• Matica: medenina
• Izolacija: EPP debeline 30 mm
• Pritrditev: M8
• Dimenzije (V x G x Š): 193 x 140 x 862 mm
• Teža: 8,44 kg
• Najvišja delovna temperatura: 110 °C
• maks.Delovni tlak: 6 barov
• maks. moč: 54 kW
• maks. pretok: 2,3 m/h
• Priključek na strani kotla: 5/4" AG
• Priključitev ogrevalnega kroga: 1" IG

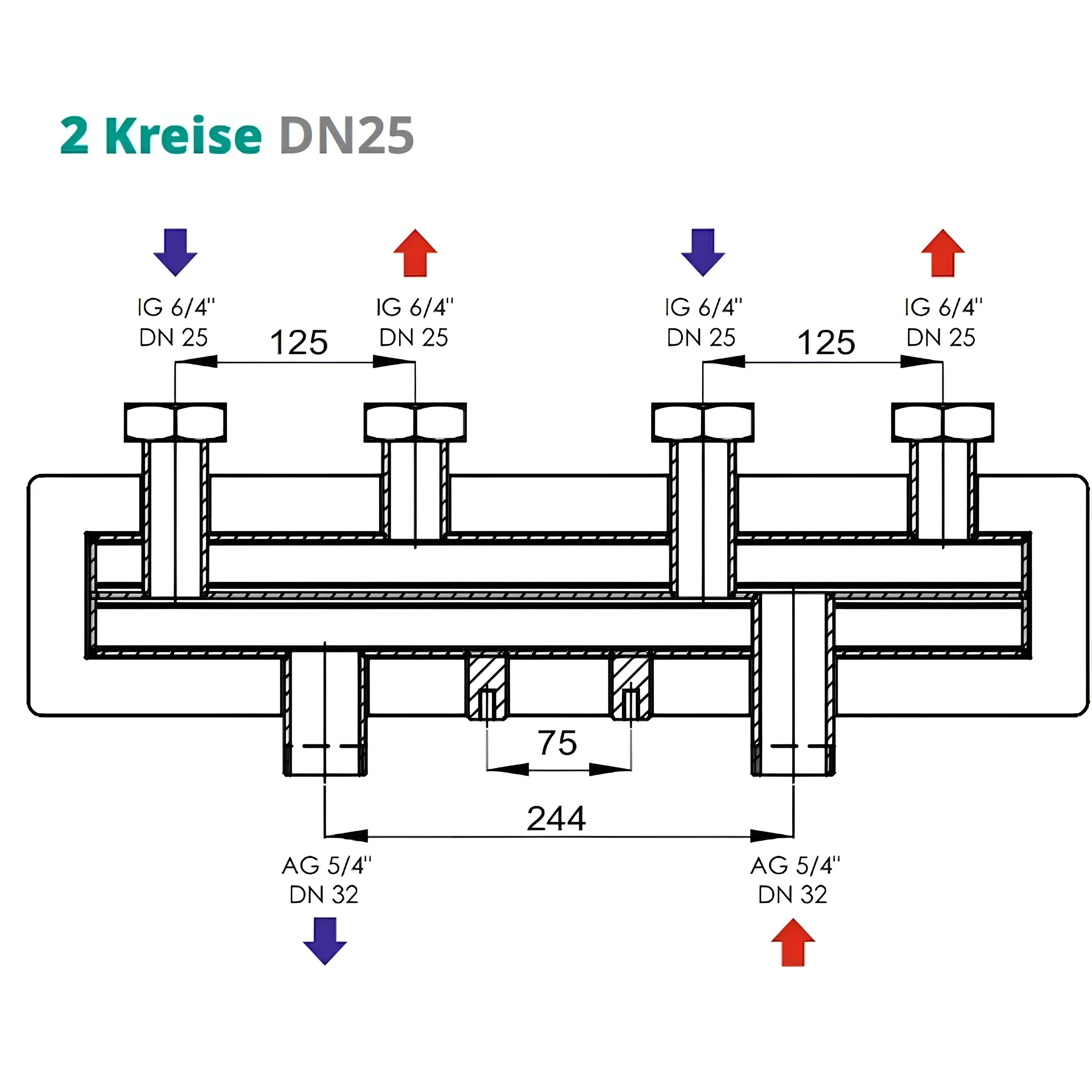

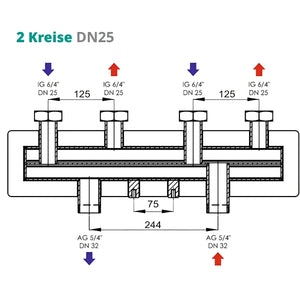

DN25 2 tokokroga

• Material razdelilnika: jeklo
• Matica: medenina
• Izolacija: EPP debeline 30 mm
• Pritrditev: M8
• Dimenzije (V x G x Š): 193 x 137 x 552 mm
• Teža: 6,05 kg
• Najvišja delovna temperatura: 110 °C
• maks. delovni tlak: 6 barov
• maks. moč: 54 kW
• maks. pretok: 2,3 m/h
• Priključek na strani kotla: 5/4" AG
• Priključek na strani ogrevalnega kroga: 6/4" IG

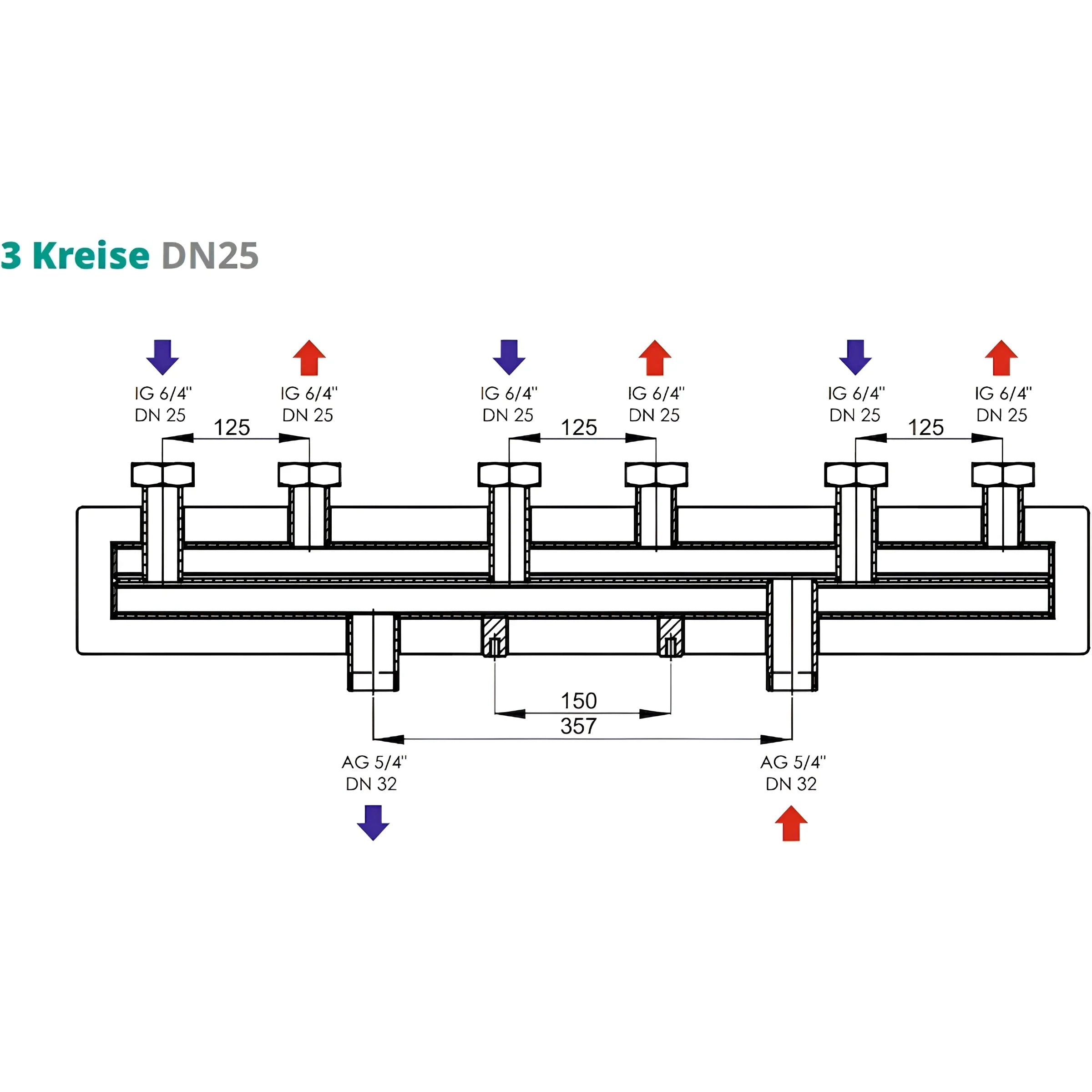

DN25 3 tokokrogi

• Material razdelilnika: jeklo
• Matica: medenina
• Izolacija: EPP debeline 30 mm
• Pritrditev: M8
• Dimenzije (V x G x Š): 193 x 140 x 862 mm
• Teža: 8,49 kg
• Najvišja delovna temperatura: 110 °C
• maks. delovni tlak: 6 barov
• maks. moč: 54 kW
• maks. pretok: 2,3 m/h
• Priključek na strani kotla: 5/4" AG
• Priključek na strani ogrevalnega kroga: 6/4" IG

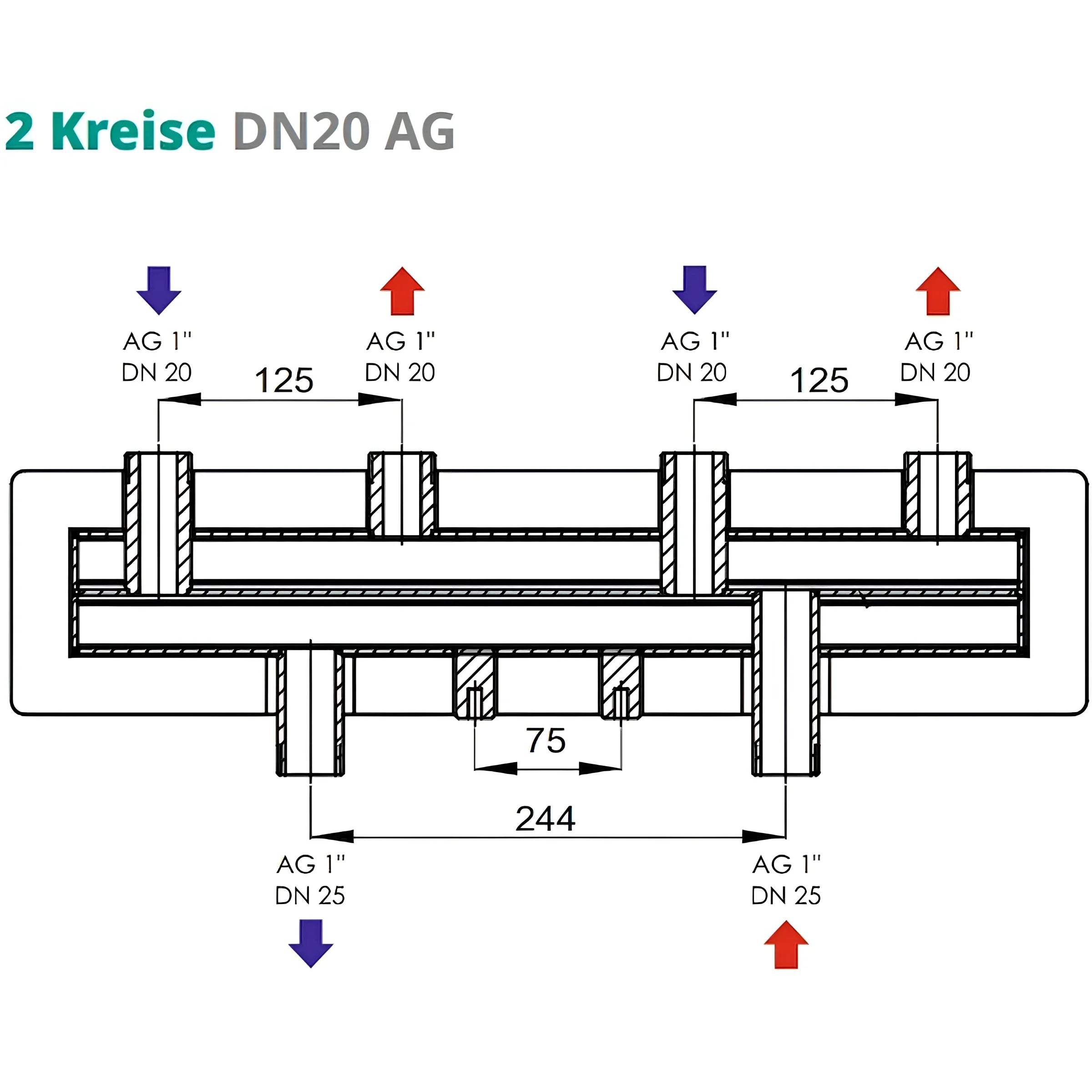

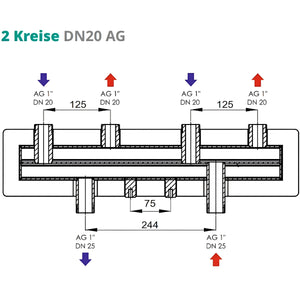

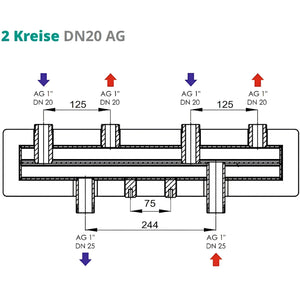

DN20 AG 2 tokokroga

• Material razdelilnika: jeklo
• Izolacija: EPP debeline 30 mm
• Pritrditev: M8
• Dimenzije (V x G x Š): 170 x 140 x 552 mm
• Teža: 5,7 kg
• Najvišja delovna temperatura: 110 °C
• maks. delovni tlak: 6 barov
• maks. moč: 29 kW
• maks. pretok: 1,2 m/h
• Priključek na strani kotla: 1" AG
• Priključitev ogrevalnega kroga: 1" IG

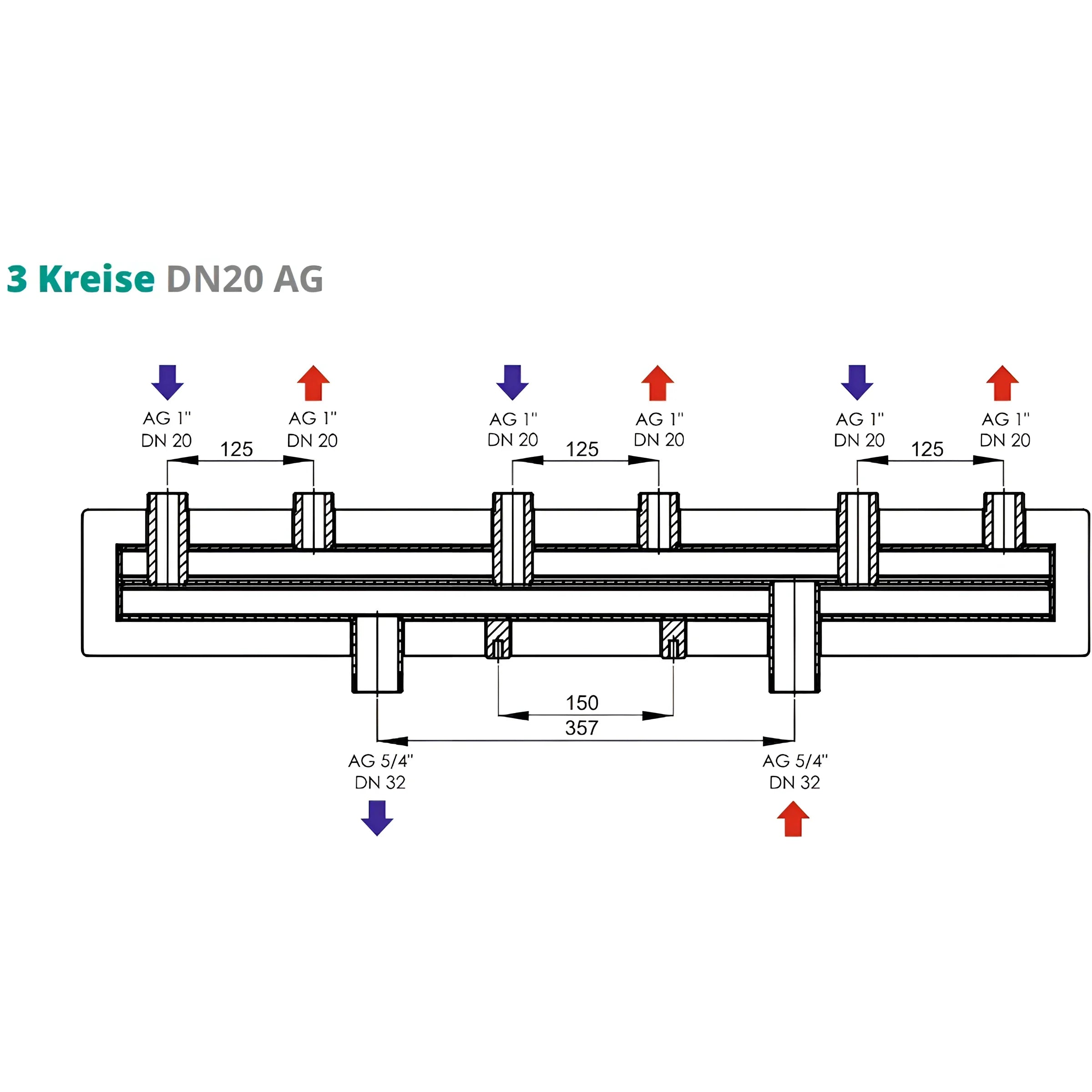

DN20 AG 3 tokokrogi

• Material razdelilnika: jeklo
• Izolacija: EPP debeline 30 mm
• Pritrditev: M8
• Dimenzije (V x G x Š): 170 x 140 x 862 mm
• Teža: 8,9 kg
• Najvišja delovna temperatura: 110 °C
• maks. delovni tlak: 6 barov
• maks. moč: 54 kW
• maks. pretok: 2,3 m/h
• Priključek na strani kotla: 5/4" AG
• Priključitev ogrevalnega kroga: 1" IG

Obseg dobave

• Razdelilnik ogrevalnega kroga po vaši izbiri
• Navodila za montažo in uporabo
