Produktüberblick & Einsatzbereich

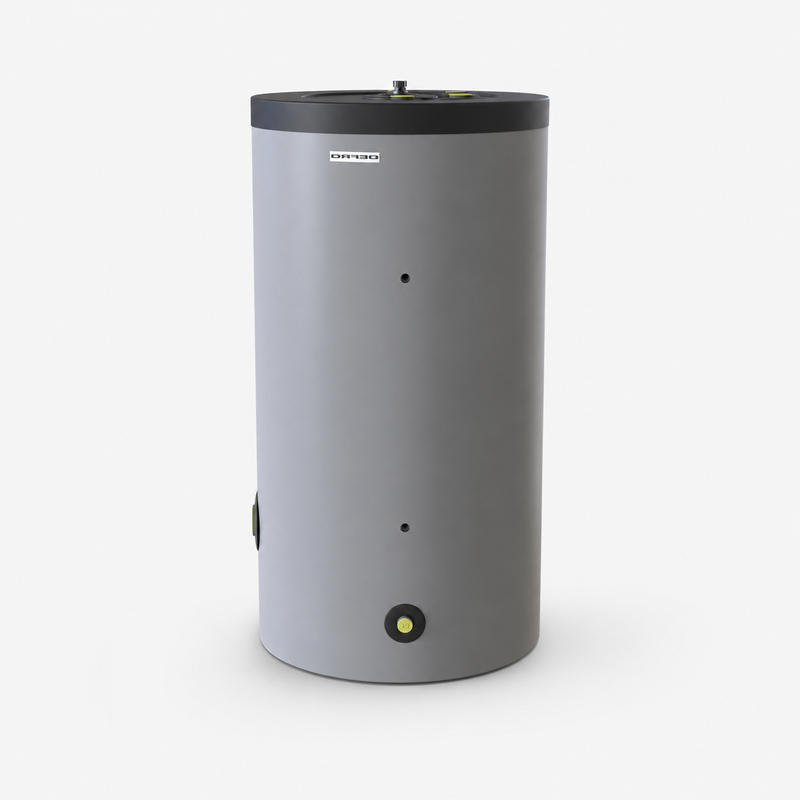

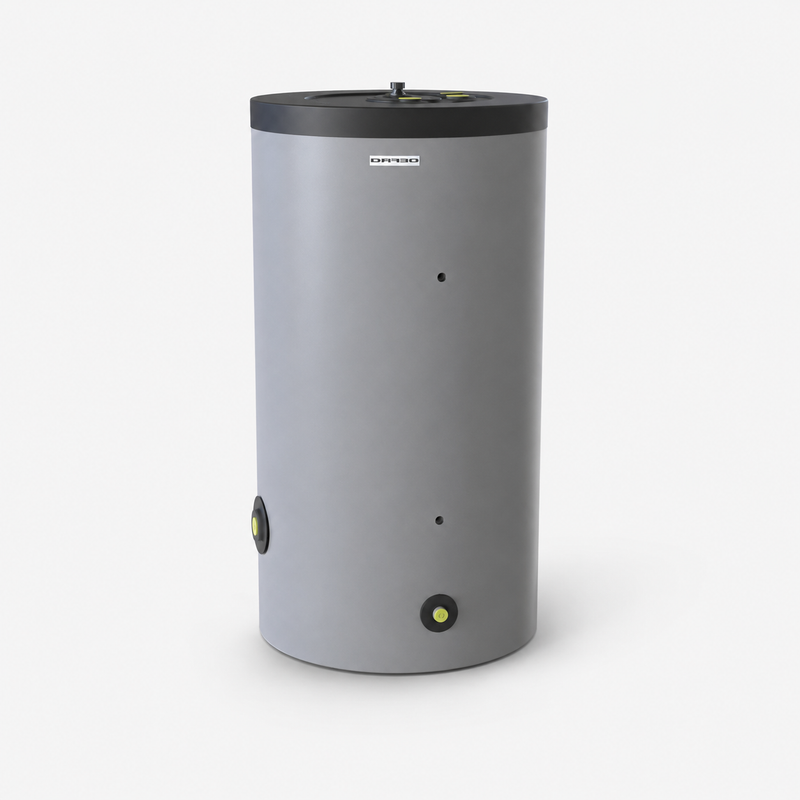

Der Defro DBO 200 ist ein stehender, wärmegedämmter Speicher mit 200 Litern Nennvolumen und einem großflächigen Wärmetauscher. Er dient zur Aufnahme und bedarfsgerechten Übertragung thermischer Energie innerhalb fachgerecht geplanter Heizungsanlagen.

Mit seinen kompakten Außenmaßen eignet sich der Speicher insbesondere für Anlagen, bei denen ein begrenztes Speichervolumen mit einer vergleichsweise großen Wärmetauscherfläche kombiniert werden soll. Das Behältervolumen ist nicht für die direkte Speicherung von Trinkwasser vorgesehen.

Technik & Ausstattung

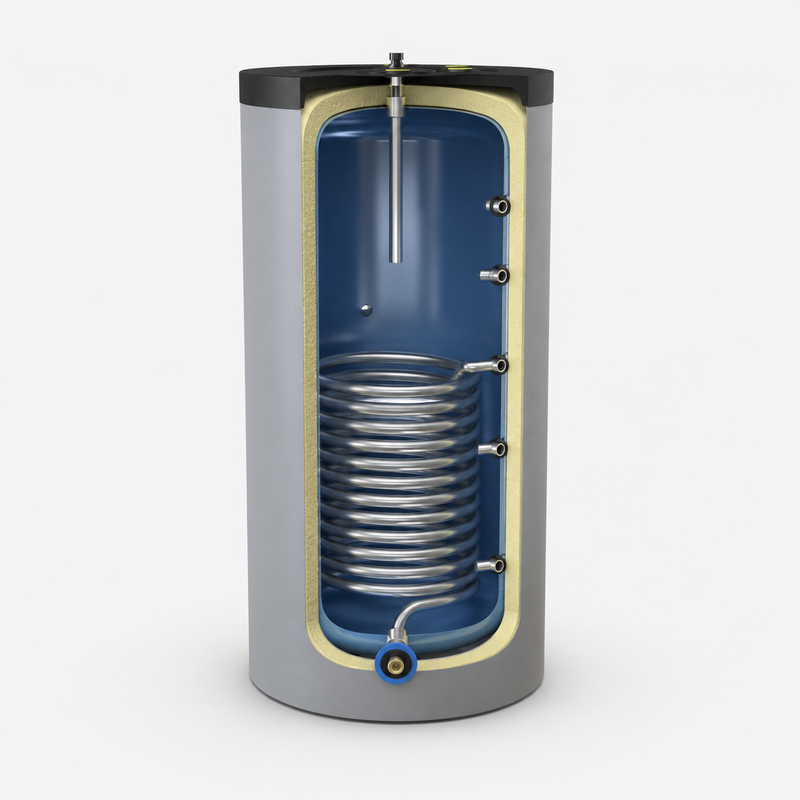

Der integrierte Wärmetauscher verfügt über eine Fläche von 1,9 m² und einen Inhalt von 9,4 Litern. Die angegebene Wärmetauscherleistung beträgt 41,8 kW bei einem angegebenen Durchfluss von 1.020 Litern pro Stunde. Die tatsächlich übertragbare Leistung hängt von den Systemtemperaturen, dem Volumenstrom und der hydraulischen Einbindung ab.

Mehrere seitliche Anschlusspositionen ermöglichen eine flexible Einbindung in unterschiedliche Anlagenkonzepte. Ergänzend stehen Fühleranschlüsse auf verschiedenen Höhen zur Verfügung. Eine separate Muffe kann bei geeigneter Ausführung für einen optionalen Elektroheizeinsatz genutzt werden.

Vorteile im Alltag

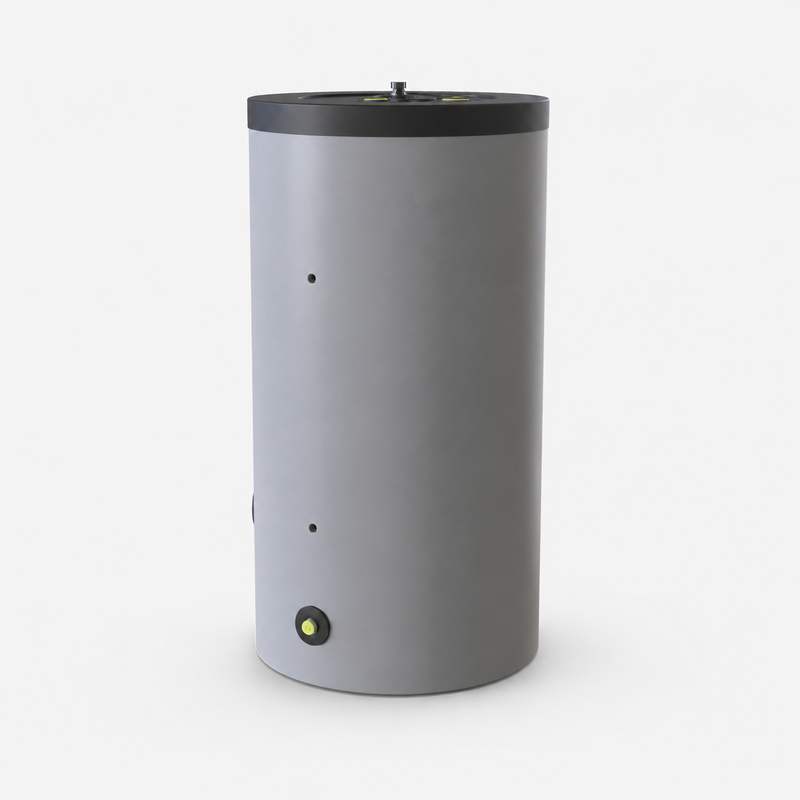

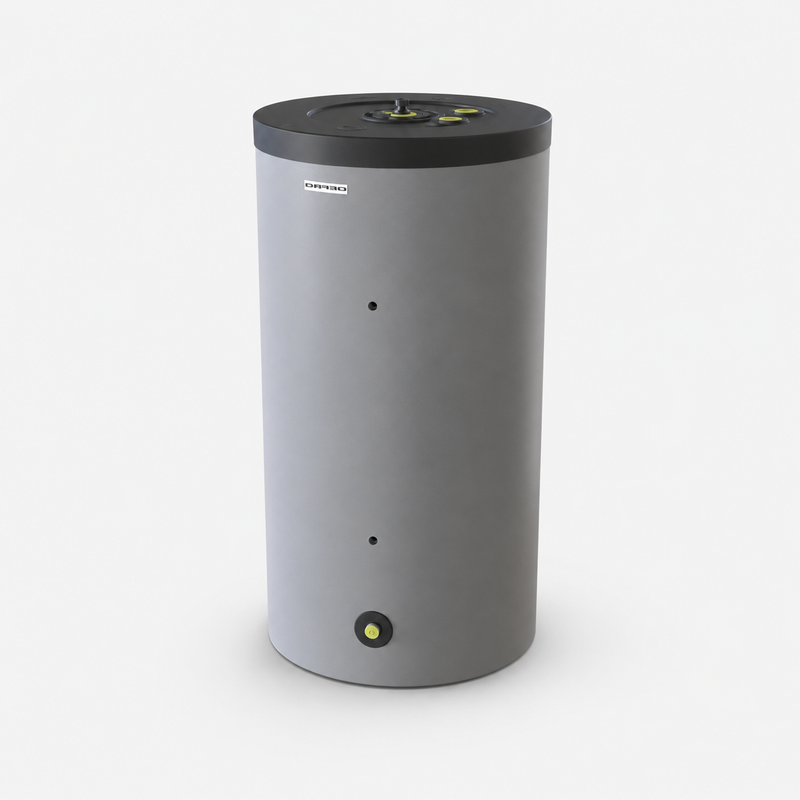

Die stehende zylindrische Bauform benötigt nur eine vergleichsweise geringe Stellfläche. Die abnehmbare Wärmedämmung unterstützt die Einbringung und reduziert die Wärmeverluste im Betrieb. Unterschiedliche Anschluss- und Fühlerpositionen erleichtern die Anpassung an das jeweilige Heizsystem.

Die Energieeffizienzklasse C und ein Bereitschaftsverlust von 84,6 Watt kennzeichnen die energetischen Eigenschaften des Speichers.

Systemintegration & Kompatibilität

Der Defro DBO 200 kann als thermischer Speicher in geschlossenen Heizungsanlagen eingesetzt werden. Eine Einbindung ist beispielsweise in Verbindung mit Heizkesseln oder anderen geeigneten Wärmeerzeugern möglich, sofern Volumen, Temperaturen, Druckverhältnisse und Hydraulik fachgerecht ausgelegt werden.

Die Zuordnung der Anschlüsse, Medienkreise und des Wärmetauschers muss vor der Installation anhand der tatsächlich gelieferten Ausführung geprüft werden. Der Speicher ersetzt keine Anlagenplanung oder hydraulische Auslegung.

Montage

Transport, Aufstellung, hydraulischer Anschluss und Erstinbetriebnahme sind durch qualifiziertes Fachpersonal auszuführen. Der Speicher muss senkrecht auf einer ebenen, trockenen, frostfreien und dauerhaft tragfähigen Fläche aufgestellt werden.

Bei vollständig gefülltem Speicher ist ohne weitere Anbauteile mit einer Last von ungefähr 258 kg zu rechnen. Sicherheitsventil, Ausdehnungsgefäß, Entlüftung, Entleerung und Rohrleitungsdimensionierung sind anlagenspezifisch auszulegen.

Hinweise

Der maximale Betriebsdruck von 3 bar und die maximale Mediumtemperatur von 90 °C dürfen nicht überschritten werden. Zwischen Speicher und Sicherheitsventil darf keine Absperrung eingebaut werden.

Die Angaben zur Wärmetauscherleistung ersetzen keine hydraulische oder thermische Auslegung. Vor Montage und Inbetriebnahme sind Modell, Anschlussausführung, Medienführung und Betriebsgrenzen am Typenschild zu kontrollieren.

Lieferumfang

• 1 × Defro DBO 200 Speicher mit Wärmedämmung
