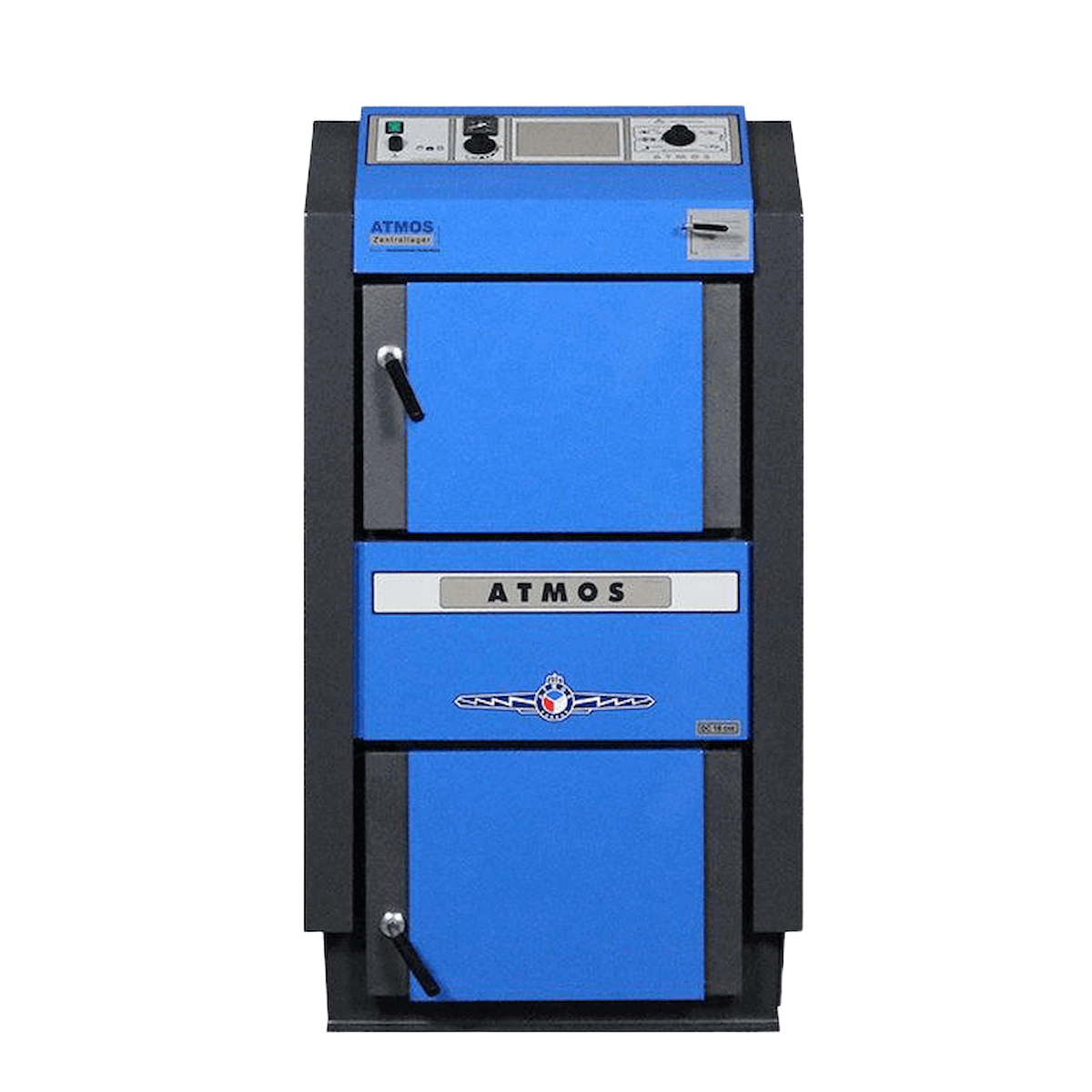

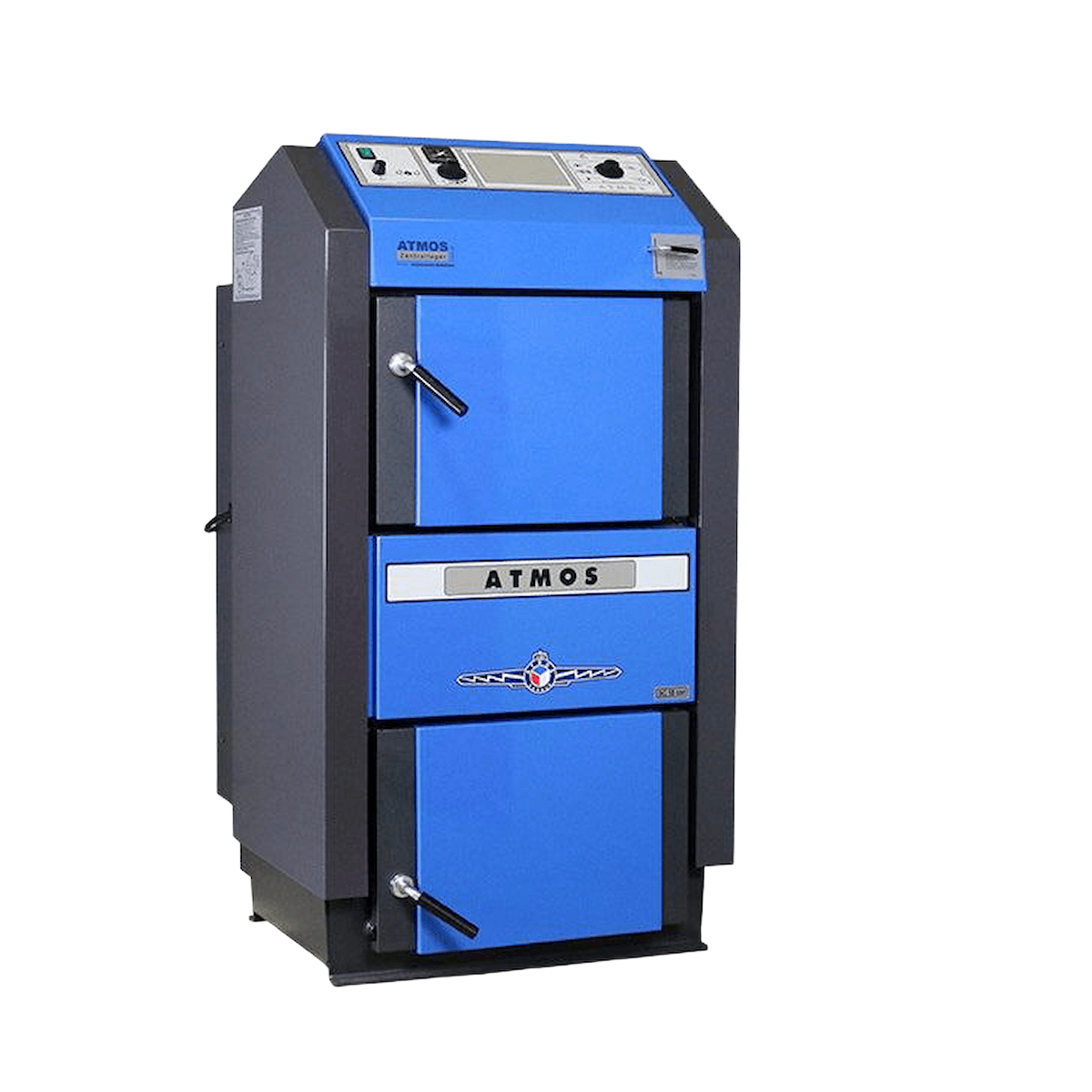

Gassificatore a legna Atmos GSE 40 kW

Caldaia a gassificazione di legna Atmos GSE da 40 kW

Le caldaie a gassificazione di legna ATMOS GSE sono le caldaie ATMOS più efficienti e quindi più utilizzate in Germania.

Le dimensioni collaudate della caldaia: DC18GSE, DC22GSE, DC25GSE, DC30GSE, DC40GSE e DC50GSE ora includono: DC18GSE con ACD04, IL DC22GSE con ACD04, IL DC25GSE con ACD04 e il DC30GSE con ACD04La serie ATMOS GSE comprende ora 10 gassificatori a legna.

Il sistema di controllo integrato ACD04 elimina la necessità di termostati, manopole e termometri, assumendone le funzioni. Tutti i parametri della caldaia, i due circuiti di riscaldamento miscelati, la preparazione esterna dell'acqua calda e il controllo di un impianto solare possono essere gestiti tramite l'interfaccia utente intuitiva (controllo touch). Inoltre, il display grafico fornisce informazioni sullo stato di funzionamento della caldaia e dell'intero impianto di riscaldamento.

I gassificatori a legna ATMOS GSE si distinguono in particolare per l'elevata efficienza e gli eccellenti livelli di emissione, e sono quindi sovvenzionati anche dalla KfW (Agenzia per le Energie Rinnovabili). Grazie a 85 anni di esperienza nella tecnologia di gassificazione, ATMOS è in grado di progettare caldaie a gassificazione a legna in modo tale da soddisfare i requisiti di efficienza ed emissioni della KfW anche senza costosi componenti elettronici. I gassificatori a legna della serie GSE sono stati sviluppati specificamente per il mercato tedesco.
Informazioni sugli attuali finanziamenti KFW/Bafa per i gassificatori a legna riceverai Qui.

Il design di questi gassificatori a legna rappresenta un'ulteriore evoluzione della precedente serie GS. Pertanto, la camera di combustione di entrambe le serie è già rivestita in ceramica. Questa ceramica protettiva, brevettata da ATMOS, presenta una geometria a V, che consente un flusso ottimale del combustibile e garantisce quindi una combustione completa. Anche le camere di combustione della serie ATMOS GSE sono rivestite in ceramica. sono completamente protetti dalla ceramica. Ciò garantisce una lunga durata del gassificatore a legna ATMOS GSE.

La maggiore efficienza della serie GSE rispetto ad altri modelli è dovuta al suo efficiente condotto di scarico fumi. Questo è più grande e più potente e differisce significativamente nel design dalle altre serie di gassificatori a legna ATMOS. Incorpora grandi scambiatori di calore tubolari che riducono ulteriormente la temperatura dei gas di scarico, aumentando così l'efficienza.

I gassificatori a legna della serie ATMOS GSE sono inoltre dotati di un termostato fumi separato. Questo monitora costantemente la temperatura dei fumi. Se questa supera il valore massimo di 200 °C, il termostato fumi emette un impulso e riduce automaticamente l'aria di combustione. Ciò impedisce il superamento della temperatura dei fumi e garantisce l'elevata efficienza delle caldaie ATMOS GSE.

Attrezzatura: Atmos GSE

• I gassificatori a legna ATMOS sono dotati di serie di un ventilatore a tiraggio indotto a risparmio energetico
  Caldaie GSE dotate di serie di controllo della carica del tampone
• Attuatore Belimo per la limitazione della temperatura dei gas di scarico per un'elevata efficienza
• Spegnimento automatico dopo la combustione della legna per la pompa di carico e il ventilatore
• regolazione separata dell'aria primaria e secondaria - ventilatore a tiraggio indotto e aria primaria
  controllato da termostato fumi e caldaia Isolamento termico in lana minerale
• Opzionale: Controllo in base alle condizioni meteorologiche per 1 o 2 circuiti di miscelazione, 1 acqua calda e
  Solare (quadro di controllo della caldaia già predisposto)
• testato da TÜV Süddeutschland EN303-5 CE0036 Ulteriori informazioni sulla corrente
  I programmi di finanziamento per i gassificatori a legna possono essere trovati su www.kfw.de

Dati tecnici

• Classe di efficienza energetica A+

• Caldaia classe 3

• Potenza termica nominale 40 kW

• Efficienza 90%

• Requisito di trazione 22 Pa

• Contenuto di CO 100 mg/m³

• Emissione di polveri 9 mg/m³

• Combustibile prescritto: tronchi

• Lunghezza massima della legna da ardere 580 mm

• Temperatura dei gas di scarico 175 °C

• Portata di massa dei gas di scarico 0,021 kg/s

• Altezza 1431 mm

• Larghezza 680 mm

• Profondità 1120 mm

• Raccordo canna fumaria 150/152 mm

• Peso 548,0 kg

Contenuto della confezione: Gassificatore a legna Atmos GSE 40 kW

• Caldaia comprensiva di rivestimento caldaia e ceramica
• Ventilatore a tiraggio indotto
• Accessori completi per la pulizia
• Regolatore di tiraggio del fuoco
• Cassetto cenere
• Valvola KFE
