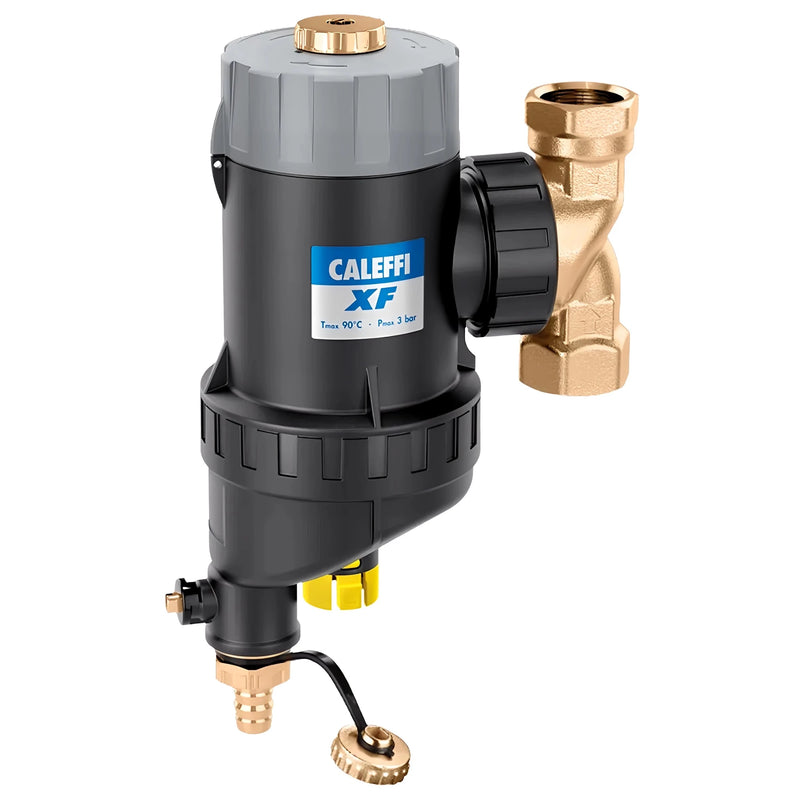

CALEFFI XF – Самопочистващ се, полуавтоматичен уловител за мръсотия и сепаратор за утайки

функция

CALEFFI XF премахва замърсителите още по време на първия поток, като по този начин непрекъснато предпазва генераторите и оборудването в хидравличната верига от отлагания. Системата работи на три етапа: първоначална сепарационна решетка, централен магнит и филтър за замърсявания на изхода, ефективно отделяйки твърдите частици и магнитните частици.

Благодарение на големите филтърни площи и отделното предварително сепариране, рискът от запушване на мрежата за улавяне на мръсотия е сведен до минимум. Уредът е въртящ се и може да се монтира както в хоризонтални, така и във вертикални тръбопроводи.

Конструкция и материали

Корпусът е изработен от PA66G30, горният капак и вентилационният винт са изработени от месинг EN 12164 C.W617Произведено от N. Други компоненти включват месингов тройник EN 1982 CB 753S, вътрешни елементи и вътрешни четки, изработени от PA66, и EPDM уплътнения.

Производителност и условия на работа

CALEFFI XF е проектиран за водни и гликолови разтвори с максимално съдържание на гликол 30%. Максималното работно налягане е 3 бара, а температурният диапазон е между 0 и 90 °C. Размерът на отворите на ситото е 160 μm, а магнитното екраниране се осигурява от три магнита, всеки с магнитна сила 0,475 T.

Обемът на корпуса е [стойност] в следните версии. 1" и 1 1/4" 0,53 литра, във версия 1 1/2" 0,6 литра.

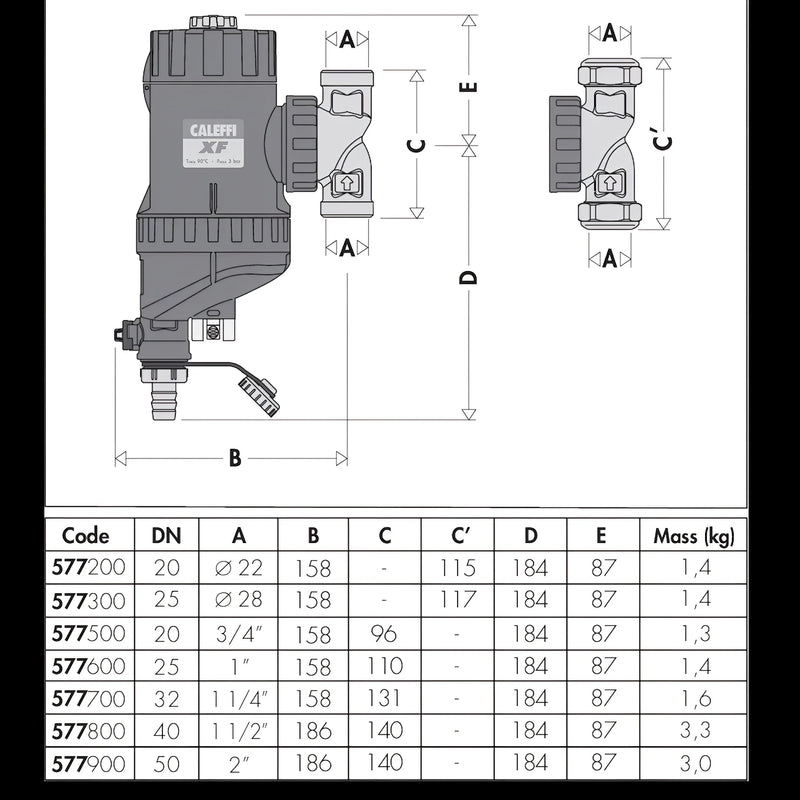

Размери на корпусите

Уловителът за мръсотия се предлага в размерите на свързване 1", 1 1/4" и 1 1/2" налични и следователно използваеми за различни тръбни системи и дебити.

Монтаж и поддръжка

Въртящият се дизайн позволява гъвкав монтаж в хоризонтални и вертикални тръби. Поддръжката може да се извършва без изключване на системата: вътрешните почистващи четки позволяват полуавтоматично почистване и намаляват времето за престой.

Чрез отделяне на предварителното сепариране и включване на функции за почистване се намаляват усилията, необходими за ръчна намеса, и рискът от неизправности, дължащи се на запушени сита.

Предимства и области на приложение

CALEFFI XF предлага надеждна защита срещу замърсявания и магнитни частици, удължава експлоатационния живот на топлогенераторите, помпите и вентилите и намалява разходите за поддръжка. Той е особено подходящ за отоплителни и охладителни системи, както и за други затворени водни вериги.

Комбинацията от механично и магнитно разделяне, както и възможността за пускане в експлоатация без спиране, правят устройството икономично решение за съвременните строителни технологии.

Технически данни

материал

• Корпус: PA66G30
• Горно затваряне: Месинг EN 12164 CW617Н
• Вентилационен винт: Месинг EN 12164 CW617Н
• Гайка за Т-образен елемент (версия) 1" и 1 1/4"): PPSG40
• Гайка за Т-образен елемент (версия 1 1/2"): Месинг EN 12420 CW617Н
• Тройник: Месинг EN 1982 CB 753S
• Вътрешни елементи: PA66
• Уплътнения: EPDM
• Вътрешни четки: PA66

Производителност

• Работна среда: Вода, гликолови разтвори
• Максимално съдържание на гликол: 30%
• Макс.Работно налягане: 3 бара
• Работен температурен диапазон: 0-90 °C
• Съдържание на тялото (изпълнение) 1" и 1 1/4"): 0,53 литра
• Съдържание на тялото (версия 1 1/2"): 0,6 литра
• Размер на отворите на мръсотия: 160 μm
• Магнитна сила: 3 x 0,475 T

Жилища

• 1", 1 1/4" или 1 1/2"

допълнителни аксесоари

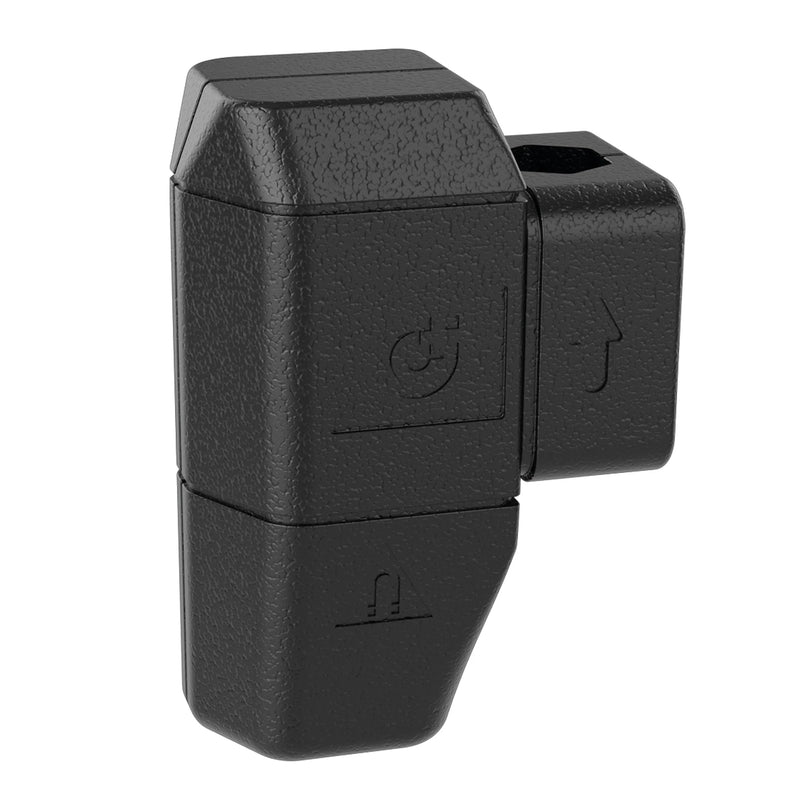

• Изолация за сепаратори за мръсотия/утайки с магнит и ръчно почистване

Доставка

• Сепаратор за утайки с желания размер
• Изолация по ваш избор
• Инструкции за експлоатация & Инструкции за сглобяване
